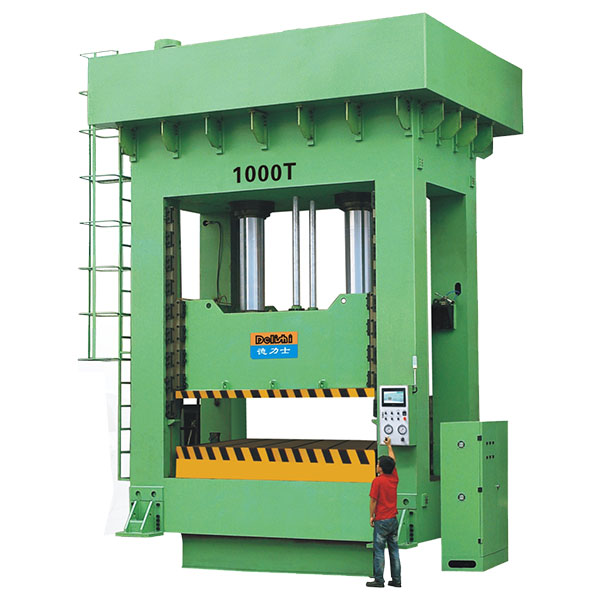

    框架式导轨精密液压成型机

    介绍：
    得力仕DKL系列框架导轨拉伸伺服油压机，主要适用于金属材料的冷挤压成型，压印，浅拉伸，落料等用途。如水漕、汽车配件等。
    机床结构： 床身采用优质钢板下料整体焊接完成并经退火处理，滑块采用四角八面导轨导向设计，耐震及抗偏载能力强，整机运行稳定，精密耐用。
    操作简便： 良好的人机介面，易于设定各项参数及保存功能。
    控制系统： PLC+触摸屏（西门子品牌），如压力、行程、保压、多次压制等参数可按压制工艺要求在触摸屏上设置。
    精度监控： 采用光栅尺及压力传感器进行位置及压力监控，提高压制精度。
    位置精度： 主缸位置重复精度达到±0.02mm，可以有效控制因机床精度问题而产生的废品。
    压力精度： 主缸压力重复精度达到±3%，可以有效控制因机床精度问题而产生的废品。
    节能效果： 大功率马达以满足高速高压的工艺要求，采用伺服马达驱动能达到最佳的节能效果；节能可达30-50%。
    维修方便： 整机按不同功能模式、设计成模块结构，拆装简便，一般故障可直接通过触摸屏观看，维修简易。
    拉伸效果;  满足拉伸工艺对主缸及压边缸压力的变化要求，可实现1:1拉伸成形，节省模具成本。

    在线咨询

    DKL框架式导轨精密液压成型机





    机床结构： 床身采用优质钢板下料整体焊接完成并经退火处理，经有限元分析，充分保证在最高压力下弹性变形量，滑块采用四角八面导轨导向设计，耐震及抗偏载能力强，整机运行稳定，精密耐用。
    操作简便： 良好的人机介面，易于设定各项参数及保存功能。
    控制系统： PLC+触摸屏（西门子品牌），如压力、行程、保压、多次压制等参数可按压制工艺要求在触摸屏上设置。
    精度监控： 采用光栅尺及压力传感器进行位置及压力监控，提高压制精度。
    位置精度： 主缸位置重复精度达到±0.02mm，可以有效控制因机床精度问题而产生的废品。
    压力精度： 主缸压力重复精度达到±3%，可以有效控制因机床精度问题而产生的废品。
    节能效果： 大功率马达以满足高速高压的工艺要求，采用伺服马达驱动能达到最佳的节能效果；节能可达30-50%。
    静音效果： 采用伺服马达驱动系统，可以满足不同的工艺对速度压力的变化要求，并且运动时更平稳，更静音。
    主缸设计： 采用整体锻造并经精密研磨，在高压状态下使用可靠性高。
    上打料缸： 活动工作台设有上模脱料油缸。
    油路设计： 采用先进的二通式插装阀，油路系统故障少，可靠性高且换向冲击小。
    维修方便： 整机按不同功能模式、设计成模块结构，拆装简便，一般故障可直接通过触摸屏观看，维修简易。
    拉伸效果;  满足拉伸工艺对主缸及压边缸压力的变化要求，可实现1:1拉伸成形，节省模具成本。
    自动生产： 可按客户需求设计不同形式的自动化生产辅助设备。




    主要适用于金属材料的冷挤压成型，压印，浅拉伸，落料等用途。如水漕、汽车配件等。




    型号 主缸
    压力    		 台面
    尺寸    		 电机
    功率    		 开口
    高度    		 主缸
    行程    		 下降
    速度    		 加压
    速度    		 上升
    速度    		 缓冲力 液压垫
    台面尺寸    		 液压垫
    行程    		 液压垫
    电机功率
    DKL-100 100 1000×800 15 800 500 250 15～20 250 30 800×600 250 3.75
    1500×1200 22 350 20～25 350 1200×900
    DKL-200 200 1000×800 30 1000 700 250 15～20 250 75 800×600 250 5.5
    1500×1200 45 350 20～25 350 1200×900
    DKL-300 300 1200×1000 45 1200 800 250 15～20 250 100 1000×800 300 7.5
    2000×1500 75 350 23～30 350 1500×1200
    DKL-400 400 1200×1000 55 1200 900 250 10～15 250 150 1000×800 300 7.5
    2000×1500 75 350 20～25 350 1500×1200
    DKL-500 500 2500×1500 75 1600 1200 300 10～15 300 200 2020×1120 400 15
    3500×2000 110 400 20～25 400 2920×1420
    DKL-600 600 2500×1500 110 1600 1200 350 10～15 350 200 2020×1120 400 15
    3500×2000 400 23～25 400 2920×1420
    DKL-800 800 2500×1500 150 2000 1500 350 10～15 350 300 2320×1420 500 30
    4000×2500 400 20～25 400 3220×2020
    DKL-1000 1000 2500×1500 150 2000 1500 350 12～15 350 400 2320×1420 500 30
    4500×2500 400 20～25 400 3820×2020
    DKL-1200 1200 2500×1500 150 2000 1500 350 12～15 350 500 2320×1420 500 30
    4500×2500 400 20～25 400 3820×2020
    DKL-1500 1500 4000×2500 150 2000 1500 350 12～15 350 500 3220×2020 500 37
    5000×2500 400 20～25 400 4420×2020
    DKL-2000 2000 4000×2500 180 2000 1500 350 10～15 350 600 3220×2020 500 37
    5000×2500 400 20～25 400 4420×2020

    注：以上参数仅供参考，订货以合同为准。
